Специальные ручные резаки (для аварийной резки и поверхностной строжки

Для аварийной резки слябов используют ручные резаки повышенной мощности.

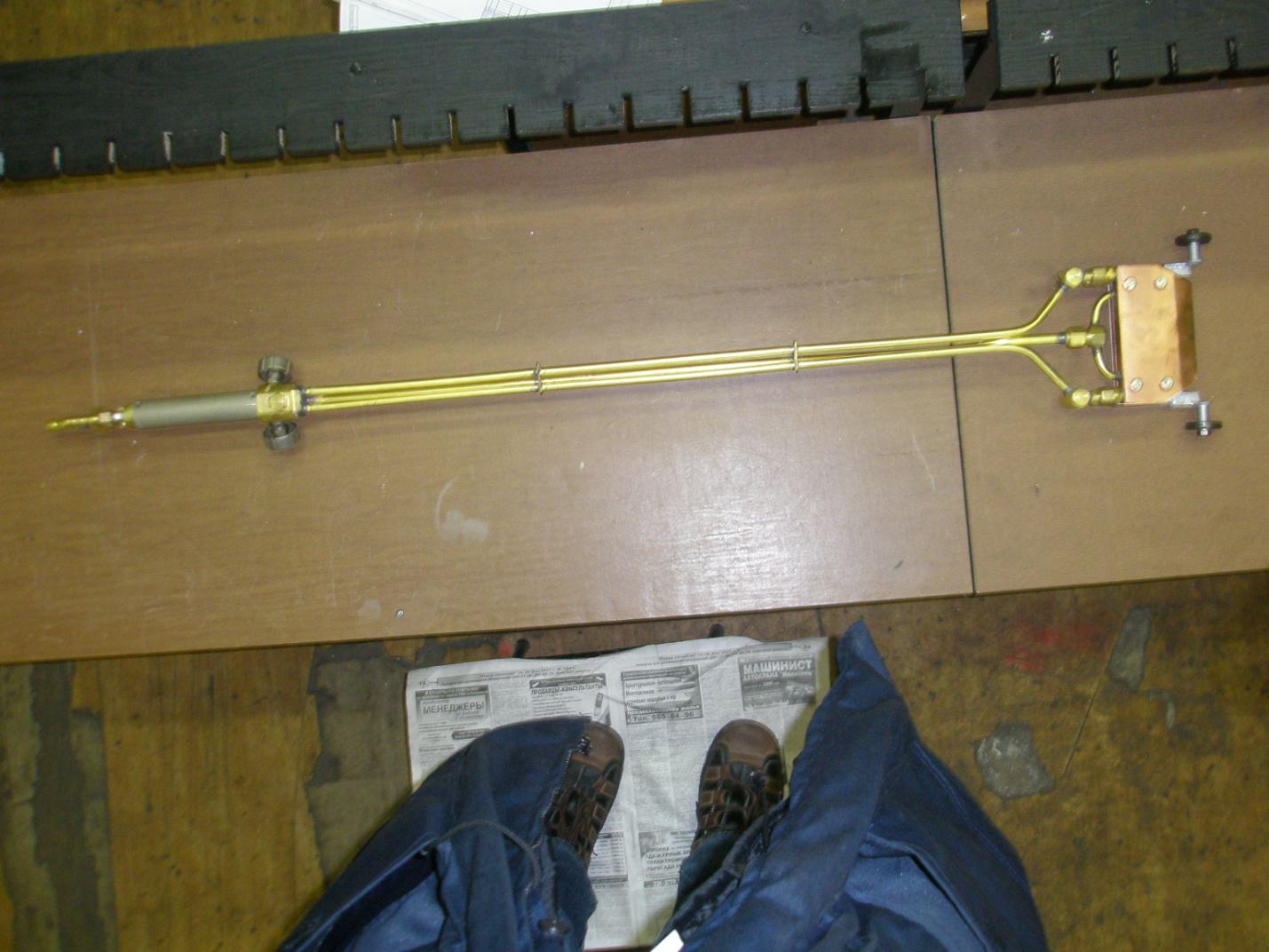

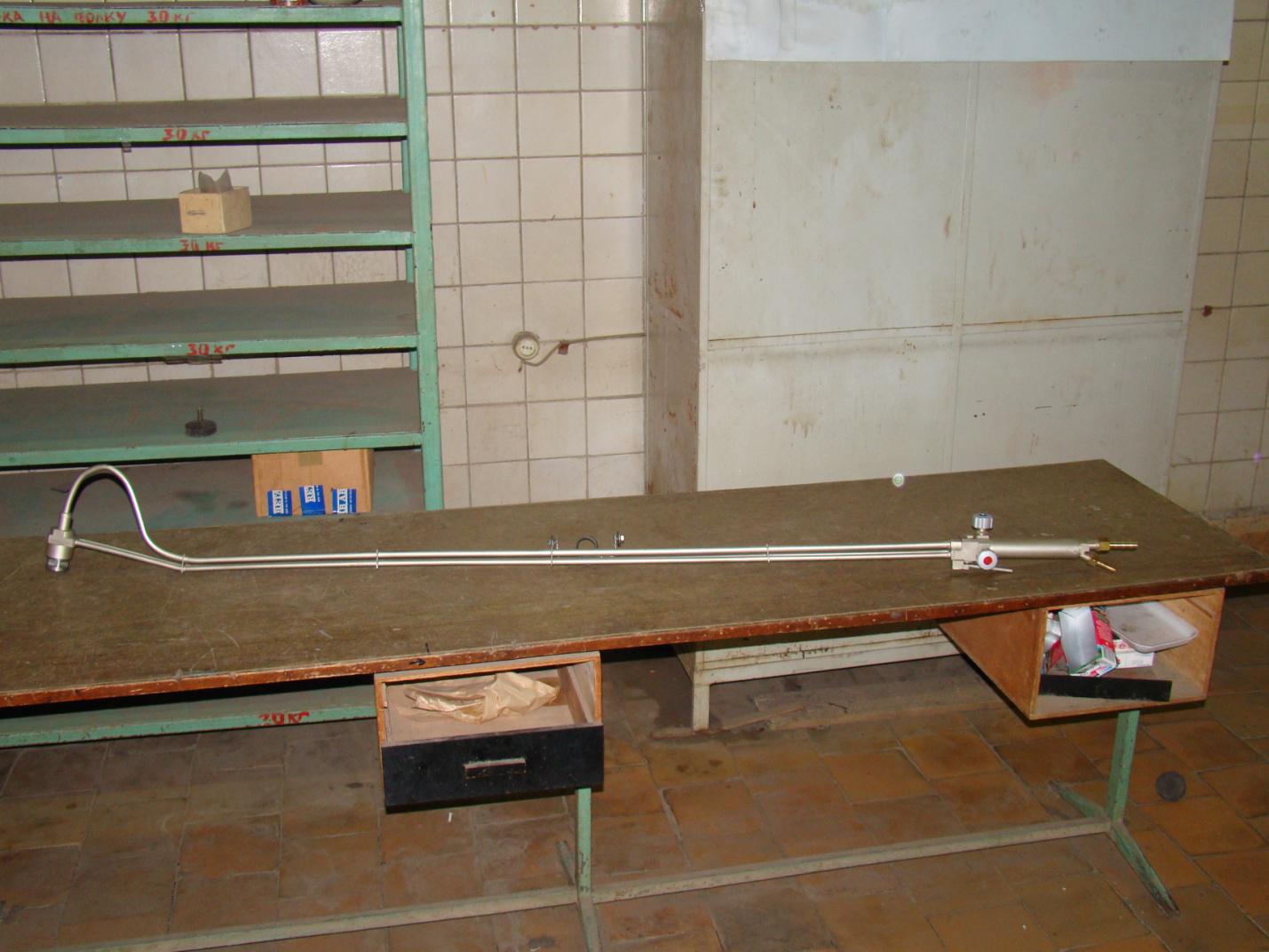

ФОТО: 1- резак для резки сталей толщиной до 350 мм (АТМ 15)

2- резак для резки сталей толщиной до 500 мм (АТМ 69 и АТМ 128)

3 — резак для резки сталей толщиной до 1000 мм (АТМ 128)

Конструкция резаков обеспечивает

— сокращение расхода потребляемых газов до 20% по сравнению с аналогами,

— понижение расхода режушего кислорода,

— устойчивость к обратным ударам,

— малое время разогрева металла перед началом реза,

— высокую чистоту и малую ширину реза.

Регулировка подачи режущего кислорода выполняется с помощью рычажного привода.

Основные технические характеристики резаков приведены в нижеследующей таблице.

№ п/п	Параметр	Значение параметра
1	Диапазон разрезаемых толщин, мм	100-350	100-500
2	Рабочее давление газов, МПа (атм) — кислород — пропан (природный газ)	0,7-1,5 (7-15) 0,08-0,15 (0,8-1,5)	0,7-1,6 (7-16) 0,08-0,15 (0,8-1,5)
3	Расход газов, м3/час — кислород режущий — кислород подогревающий — пропан (природный газ	16-56 5,8 3,5	16-56 5,8 3,5
4	Масса резака, не более кг	3,5	3,5
5	Габаритные размеры, мм	1358х162х100	1358х162х100

Для ручной поверхностной зачистки и строжки слябов и блюмов используют широкополосные резаки АТМ 81 и АТМ 135. Они позволяют снимать кислородной струёй наружный слой для выявления поверхностных дефектов, а также вырезать поверхностные пороки стальных заготовок.

Подача режущего кислорода осуществляется с помощью рычажного механизма.

№ п/п	Параметр	Значение
		АТМ 81	АТМ 135
1	Рабочее давление газов, МПа (атм) — кислород — пропан (природный газ)	0,7-1,0 (7-10) 0,1-0,15 (1,0-1,5)	0,8-1,4 (8-14) 0,08-0,15 (0,8-1,5)
2	Расход газов, м3/час — кислород режущий — кислород подогревающий — пропан (природный газ)	168-268 7-12 5-9	148-280 14-17 14-18
3	Ширина обработки поверхности, мм	90-150	40-75
4	Глубина канавки, мм	2-5	2-10
5	Скорость резки, мм/мин	1500-3000	1500-5000
6	Масса резака, кг	4,5	3,2…4,5
7	Габаритные размеры, мм	1270х150х100	1800…2400х95х130
